Vijci za ivericu s reznim vrhovima ispod glave: zaustavljaju cijepanje drva, bez prethodnog bušenja

Rezni vrhovi su mala uzdignuta rebra na donjoj strani glave vijka za ivericu i oni su razlog zašto se moderni vijak za ivericu može uvrnuti u policu, korpus ormara ili plošnu ploču bez pilot rupe i bez cijepanja ploče.

Vrhovi rade poput minijaturnih razvrtala. Kako se glava približava površini, one usitnjavaju materijal u tanke strugotine umjesto da ga sabijaju, tako da ploča nikada ne mora apsorbirati punu silu klina upuštene površine ležaja. To je mali detalj koji mijenja način na koji se cijeli spoj ponaša i vrijedi ga razumjeti prije nego odredite, skladištite ili kupite spojne elemente za proizvodnju.

Ovaj vodič objašnjava što vrhovi zapravo rade, kako su u interakciji s geometrijom glave, oblikom konca i stilom vrha te gdje tehnika još uvijek ima ograničenja. Za širi pogled na istu obitelj spojnih elemenata u pločastim proizvodima, naš članak o vijci za ivericu za aplikacije od vlaknatice i MDF-a je korisno suputno čitanje.

Što su zapravo rezni vrhovi ispod glave

Na vijku za ivericu s upuštenom glavom rezne šiljke stoje na konusnoj nosivoj površini ispod glave, obično radijalno raspoređene poput žbica kotača. Ovisno o dizajnu, pojavljuju se kao četiri do šest malih rebara, klinova ili ureza koji stoje pomalo ponosno na nosećoj plohi.

Položaj je važniji od veličine. Budući da su vrhovi podignuti, oni dolaze u kontakt s pločom prije nego što to učini ravna ili konusna površina ležaja. Ta kratka prednost je ono što im omogućuje da režu, a ne da gnječe. Vijak sa savršeno glatkom površinom ležaja mora se probiti u ploču, a pritisak nema kamo otići osim prema van prema najbližem slobodnom rubu.

U mnogim pravim proizvodima pero i rebro imaju istu značajku. Vijak koji je opisan kao da ima rebrastu glavu može koristiti uzorak rebra sa šest ukosina koji kombinira rub za razvrtanje s grebenom za pojačanje, tako da je glava otporna na iskrivljenje dok reže. Ono što je bitno kada uspoređujete vijke je ima li ta donja strana uopće podignute oštrice.

• Razvrtanje i upuštanje vrha rupe dok sjedi glava
• Rezanje vlakana i čestica umjesto njihovog sažimanja
• Čišćenje upuštača tako da površina ležaja može sjediti u ravnini
• Smanjenje okretnog momenta potrebnog za spuštanje glave na površinu
• Smanjenje uzdignutog prstena i pukotina koje se pojavljuju oko forsirane glave

Zašto se iverica i MDF cijepaju kada preskočite pilot rupu

Iverica i MDF nisu puno drvo. Iverica je ploča od drvene iverice spojena smolom, a MDF je gusta, homogena vlaknasta ploča. Ni jedan nema staničnu strukturu koja omogućuje čvrstom drvetu rastezanje i sabijanje oko spojnice. Kada se materijal nema kamo kretati, on puca.

Vijak oštećuje ploču na dva načina. Navojni dio pomiče materijal radijalno, zbog čega preveliki vijak može razdvojiti ploču po njezinoj duljini. Glava dodaje drugi i često veći problem: upuštena nosiva površina ponaša se kao klin s vrlo širokim otiskom, gurajući se prema van preko cijelog promjera glave, a ne duž linije navoja.

Cijepanje obično počinje na najslabijoj točki, tako da se kvarovi grupiraju u blizini rubova i krajeva ploče, oko šupljina i mrlja niske gustoće u jezgri te duž linije gdje ploča nema potporu. Predbušenje to rješava uklanjanjem materijala unaprijed, ali dodaje korak i usporava sastavljanje. Rezne šiljke napadaju problem tamo gdje potječe većina pritiska klinčenja, što je na vrhu.

Kako rezne šiljke sprječavaju cijepanje bez prethodnog bušenja

Slijed u nastavku opisuje normalno uvrtanje vijka za ivericu u proizvod ploče, bez pilot rupe i upuštanja.

1. Točka grize. Oštri vrh, ili vrh s prorezom tipa 17 u gušćim pločama, započinje rupu i daje navoju nešto za zahvat.
2. Konac se povlači. Grubi navoji zahvaćaju ploču i povlače vijak prema dolje, pomičući ograničenu količinu materijala oko drške.
3. Vrhovi se prvi dodiruju. Budući da stoje ponosni na nosivo lice, susreću se s površinom nekoliko okreta prije nego što glava sjedne.
4. Pera su izrezala plitko udubljenje. Oni režu i čiste gornji sloj od vlakana ili iverja umjesto da ga pritišću prema unutra, stvarajući sjedalo koje odgovara kutu glave.
5. Raseljeni materijal ima kamo otići. Rezanje umjesto sabijanja održava napetost lokalnom, tako da ne putuje do ruba ploče.
6. Sjedišta glave su u istoj ravnini pri nižem okretnom momentu. Potrebna je manja sila, pa spojka otpušta ranije, a površina oko glave ostaje netaknuta.

Ključna točka: vrhovi ciljaju glavu, a glava je mjesto gdje dolazi najveći pritisak na cijepanje u pločama od iverice i MDF-u. Zbog toga se zupčasti vijak često može zavrnuti bez prethodnog bušenja čak i kada bi sam navoj još uvijek uzrokovao štetu.

Geometrija glave: gdje žive perje

Vrsta glave odlučuje gdje vrhovi mogu sjediti i koliko materijala mogu čistiti. Četiri obitelji pokrivaju većinu radova na iverali.

Upuštene i dvostruke upuštene glave

To su standardni izbor za ivericu i MDF. Jednostruki konus reže jedno kontinuirano sjedište, dok verzija s dvostrukom upuštenom linijom koristi dva kuta tako da glava tone dublje s čišćim prijelazom na površini.

Poluupuštene glave

Plići kut konusa širi pritisak na malo veću površinu, što je korisno kod tankih ploča i ploča gdje bi duboko upuštanje previše istanjilo materijal. Oni su često upareni s točkom tipa 17.

Pan, bugla i podignute glave

Šire nosive površine odgovaraju mekim pločama i tankim limovima, gdje je prioritet stezanje, a ne tonjenje u ravnini. Vrhovi, kada su prisutni, nalaze se na ravnoj donjoj strani i još uvijek buše otvor rupe.

Nije važno ime na kutiji nego donja strana glave. Ako je nosiva površina ravna i neprekinuta, glava će i dalje klinasto otvarati ploču, bez obzira na to koliko je navoj dobro dizajniran. Potražite podignute oštrice.

Vijci za ivericu s konfiguracijom s više glava Istražite vijke za ivericu u nekoliko stilova glava i materijala, s oštrim vrhovima i optimiziranim navojima za ivericu, MDF i ormariće. Pogledajte proizvod →

Navoji, šiljci i rebra koja podupiru djelovanje vrha

Vrhovi rukuju samo vrhom spoja, tako da ostatak vijka mora surađivati. Grubi, duboki jednožilni navoj sa širokim korakom je klasični uzorak iverice, jer zahvata strukturu strugotine bez potrebe za pilotskom rupom.

U MDF-u jezgra je gušća i jednoličnija, a čips gotovo nema kamo otići. Dvostruki ili dvostruki navoji pokreću se brže i smanjuju pritisak po okretaju, dok glodani rep ili vrh s prorezima tipa 17 omogućavaju prašini put van rupe umjesto da je zbijaju ispod glave.

Rebrasti i rebrasti dizajni

Rebra ispod glave dodaju dvije prednosti odjednom: ojačavaju glavu protiv deformacije i proširuju djelovanje vrhova. Kada se rep navoja također izgloda, vijak reže vlastiti zazor u gornjem dijelu rupe, što održava pogonski moment niskim sve do trenutka kada glava dodirne dolje.

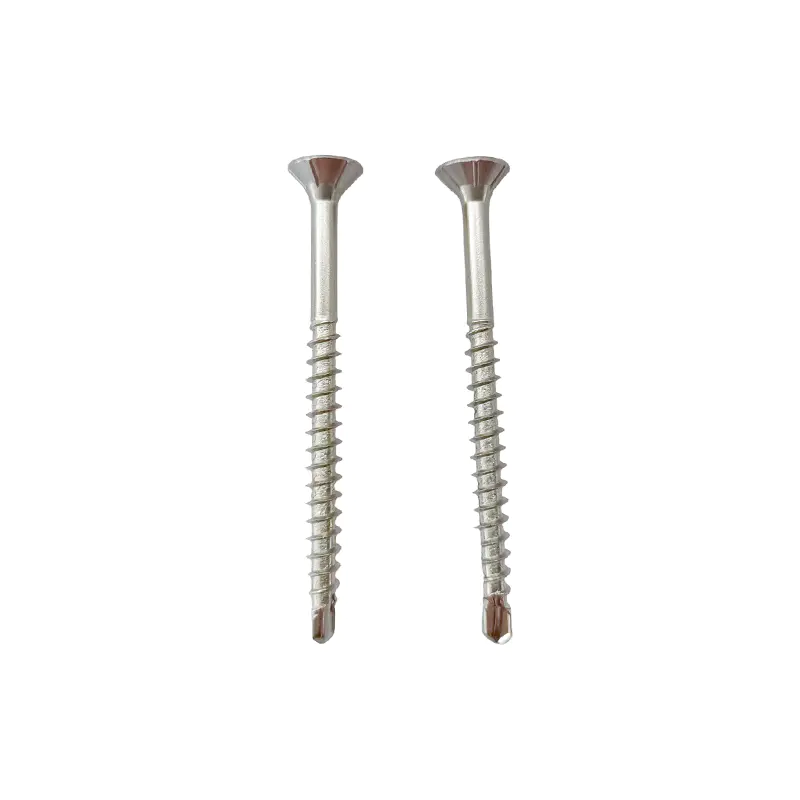

Dvostruki upušteni šesterokutni vijak za ivericu s brušenim vrhom Vijak od nehrđajućeg čelika SUS304 s pogonom od šest konusa, glodanim rebrima i glodanim repom za sigurno sklapanje iverice, MDF-a i namještaja. Pogledajte proizvod →

Usklađivanje vijka s pločom

Niti jedan vijak za ivericu ne odgovara svakoj podlozi. Koristite donju tablicu kao početnu točku kada odaberete specifikaciju za novi sklop ili popravak.

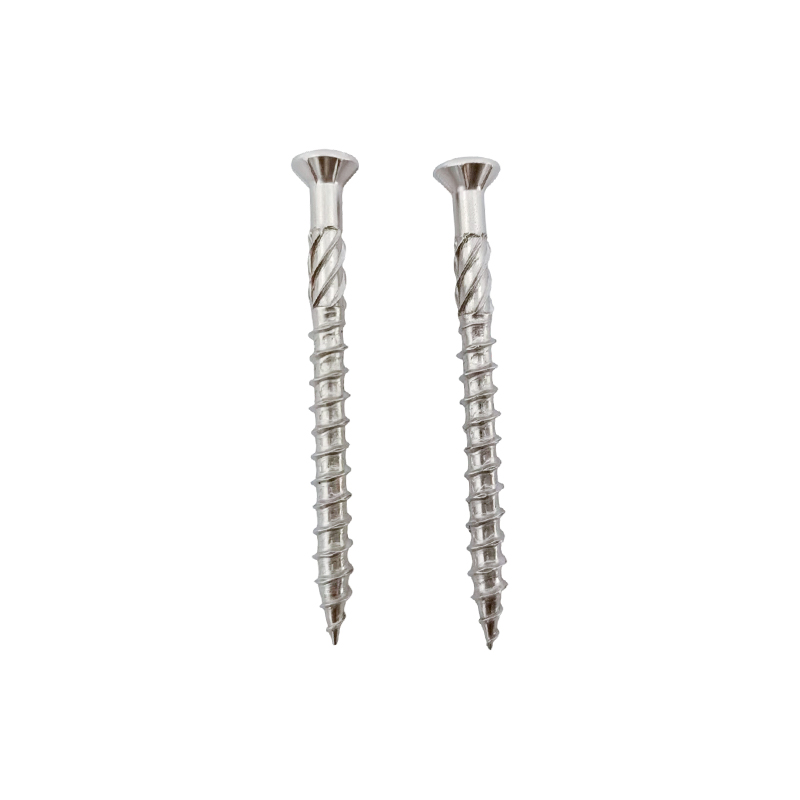

Poluupušteni vijak za ivericu tipa 17 Torx Vijak od nehrđajućeg čelika SUS304 s poluupuštenom glavom, dvostrukim navojem i profilom tipa 17 za ivericu, MDF i namještaj. Pogledajte proizvod →

Tehnika vožnje: Iskoristite sve prednosti pera

Rezni vrhovi smanjuju rizik od pucanja, ali ne mogu nadoknaditi lošu vožnju. Nekoliko navika čini razliku.

• Postavite kvačilo na nisko i postupno povećavajte dok glava ne sjedne, umjesto da vozite s punim momentom od početka.
• Koristite nastavak koji točno odgovara udubljenju. Istrošeni nastavak zaokružuje pogon i potiče prekomjerni okretni moment.
• Vozite umjerenom brzinom. Veliki broj okretaja stvara toplinu i može razbiti vezivo u iverici.
• Zaustavite se kada je glava u ravnini s površinom, a ne kada vozač zastane ili daska zaškripi.
• Držite pričvršćivače dalje od rubova i krajeva. Pera smanjuju rizik, ne uklanjaju ga.
• Položite ploču na čvrstu površinu. Nepodržana ploča se savija, a savijanje dijeli ploče.

Uobičajene pogreške koje još uvijek uzrokuju razdvajanje

• Odabir vijka samo po duljini i ignoriranje donje strane glave.
• Korištenje čeonog vijka s ravnim ležajem u proizvodu ploče jer je već bio u kutiji.
• Uvrtanje vijka prevelikog promjera za debljinu ploče.
• Nastavak zatezanja nakon što glava sjedne.
• Pokretanje udarnog izvijača velike brzine bez kontrole kvačila na tankim pločama.
• Zabijanje u postojeći rascjep ili ponovno korištenu rupu, gdje nema netaknutog materijala za rezanje.

Često postavljana pitanja

P1: Uklanjaju li rezni vrhovi doista potrebu za predbušenjem?

U većini pločastih proizvoda, da. Za ivericu i MDF pri normalnim debljinama, upušteni vijak za ivericu može se uvrnuti izravno, pod uvjetom da je promjer vijka proporcionalan ploči i da je pogonska spojka razumno podešena. Za tvrdo drvo, guste kompozite, tanke dijelove i položaje blizu ruba, zadržite malu pilotsku rupu.

P2: Jesu li vrhovi za rezanje isto što i rebra ispod glave?

Oni su blisko povezani i često kombinirani u jednom obilježju. Rebro može biti isključivo armaturno, čisto rezanje ili oboje. Ono po čemu se rezni vrh prepoznaje je to što uzdignuti rub prvi dodiruje površinu ploče i odstranjuje materijal dok se glava okreće prema dolje.

P3: Mogu li koristiti urezane vijke za ivericu u MDF-u?

Da, i tamo su česti. Uparite oštru glavu s brušenim repom ili vrhom tipa 17 kako bi prašina koju proizvodi gusta jezgra imala put za bijeg i vozite umjerenom brzinom s postavkom spojke koja zaustavlja vijak u ravnini.

P4: Smanjuju li vrhovi snagu držanja?

Ne. Snaga držanja dolazi od zahvata konca u ploči, a ne glave. Ako ništa drugo, glava koja sjedi u ravnini umjesto da stoji ponosno proizvodi ravnomjernije opterećenje stezanja preko spoja i ravniju završnu površinu.

Specificiranje urezanih vijaka za ivericu

Kada pišete specifikaciju ili dajete narudžbu, opišite glavu odvojeno od niti. Navedite stil glave i ima li donja strana rezne vrhove ili uzorak rebra, zatim oblik i uspon navoja, vrstu vrha, nazivni promjer i duljinu, vrstu materijala, pogonsko udubljenje i završnu obradu površine.

Ti detalji su ono što određuje može li se vijak uvrnuti bez prethodnog bušenja u određenoj ploči. Dva vijka jednake duljine i promjera mogu se potpuno različito ponašati u istom komadu iverice ako jedan ima glatku nosivu površinu, a drugi ima oštrice ispod glave.

Možete pregledati cijeli asortiman vijaka za ivericu za usporedbu stilova glava, konfiguracija rebara i opcija točaka na jednom mjestu i usklađivanje specifikacije s pločom koju zapravo koristite. Odaberite glavu za površinu, navoj za jezgru i vrh za prašinu i većina podijeljenih ploča nestaje prije nego što se izbuši prva pilot rupa.
