Samorezni vijci s ravnim repom u odnosu na oštre repove: Razlike u oblikovanju navoja u materijalu

Dva samonarezna vijka mogu izgledati gotovo identično u kanti za smeće, a opet se ponašati na potpuno različite načine na pokretnoj traci. Razlika obično počinje na repu, kraj potkoljenice nasuprot glavi. Plosnati repni vijak završava s tupom, skošenom površinom, dok oštar repni vijak završava suženim vrhom. Taj jedini geometrijski izbor odlučuje je li potrebna pilot rupa, koliko brzo se vijak pokreće i koliki zakretni moment spoj apsorbira prije nego što nešto pokvari.

Geometrija, međutim, govori samo pola priče. Materijal iza vrha, zajedno s toplinskom obradom koja je na njemu primijenjena, odlučuje hoće li se niti formirati čisto u podlozi ili će je ogoliti.

Što rep samoreznog vijka zapravo radi

U terminologiji pričvršćivača, rep je krajnji kraj drške i on upravlja načinom na koji vijak ulazi u obradak.

• Ravan rep: drška završava ravno ili blago zakošeno lice. Bez točke probijanja, vijak je namijenjen za ulazak u prethodno izbušenu, izbušenu ili oblikovanu rupu i zatim oblikovanje ili rezanje odgovarajućeg navoja unutar te rupe.
• Oštar rep: drška se sužava do stožastog vrha. Vrh djeluje kao pokretač, materijal za pomicanje ili rezanje, tako da vodeći navoji zahvaćaju bez posebnog koraka bušenja u mnogim podlogama.

Budući da je oštar rep sužen, njegovi prvi navoji su nepotpuni i postupno se produbljuju kako vijak napreduje. Ravni repni vijak nosi potpunije navoje bliže kraju drške, što mijenja i raspodjelu opterećenja duž uključene duljine i oblik krivulje pogonskog momenta.

Odabir materijala i toplinska obrada: pravi odlučujući faktor

Vrste ugljičnog čelika kao što je C1022A obično su kaljene: površina je naugljičena do visoke tvrdoće tako da može rezati ili oblikovati navoj, dok jezgra ostaje mekša i čvršća tako da vijak ne puca pod okretnim momentom. Razlika između tvrdoće površine i tvrdoće jezgre je ono što mali vijak čini i agresivnim i izdržljivim.

Opcije od nehrđajućeg čelika ponašaju se drugačije i često se pogrešno shvaćaju:

• SUS410, martenzitni nehrđajući čelik: može se kaliti i popuštati, dostižući tvrdoću blisku tvrdoći kaljenog ugljičnog čelika uz umjerenu otpornost na koroziju.
• SUS304 i SUS316, austenitni nehrđajući čelici: ne mogu se ojačati kaljenjem i popuštanjem. Tvrdoća dolazi samo od hladne obrade, tako da ostaju mekši i skloniji su trganju i skidanju konca.

Razlika je najvažnija kod oštrog vrha. Taj vrh ima vrlo mali presjek, tako da previše kaljen ili nedovoljno kaljen vrh može puknuti tijekom vožnje, dok se premalo kaljen vrh jednostavno preklopi i odbija pokrenuti. Plosnati repni vijci šire napon zakretanja na šire područje, ali njihov dugi navoj znači da dubina kućišta mora ostati dosljedna duž cijele duljine navoja.

Ponašanje oblikovanja niti s ravnim repom

Ravni repni vijak je pričvršćivač s kontroliranim zahvatom. Budući da ne može probiti obradak, promjer rupe i kvaliteta rupe definiraju uvjete oblikovanja navoja. U limu se rupa obično izbuši ili izbuši malo ispod nominalne veličine navoja, a vijak se kotrlja ili reže vlastiti navoj u stijenci te rupe. U plastici i kalupnim lijevacima, lijevani otvor za jezgru postiže isti rezultat.

Posljedice su predvidljive: početni okretni moment je veći jer se puni profil navoja odmah zahvati, duljinu zahvata je lako kontrolirati, a spojevi se mogu rastaviti i ponovno sastaviti s daleko manje oštećenja nego što bi to prouzročio oštar vrh. Plosnati repni vijci također su prirodan izbor kada vijak prolazi kroz prvu ploču i mora oblikovati navoj u matici, izbočini ili debljem drugom sloju.

Samorezni vijci s ravnim repom za metal i slijepe rupe Tupi ravni rep odgovara prethodno izbušenom metalu, slijepim rupama i radovima na dnu, s ravnim ili pan glavama i opcijama od ugljika ili nehrđajućeg čelika. Pogledajte proizvod →

Ponašanje oblikovanja niti s oštrim repom

Oštar repni vijak mijenja kontrolu za brzinu. Vrh se sam locira, gura materijal u stranu i povlači prve niti u kontakt, tako da nije potrebna posebna operacija bušenja u drvu, iverici, tankim pločama i mnogim vrstama plastike. Kompromis je da podloga mora prihvatiti istisnuti materijal. U gustom tvrdom drvu ili debelom čeliku vrh nema kamo pomaknuti materijal i pogonski moment naglo raste.

Dizajni s oštrim vrhom također koncentriraju naprezanje, jer suženi vrh nosi manje materijala, a opterećenja oblikovanja navoja skupljaju se na malom volumenu kaljenog čelika. Tu kontrola dubine kućišta postaje kritična: previše plitko kućište i vrh se deformira, previše krhko kućište i vrh se okrhne.

Samorezni vijci s oštrim vrhom s okruglom glavom Idealni za prethodno izbušene metalne sklopove, ovi vijci s poprečnom glavom režu navoje i raspoređuju steznu silu po konstrukciji, namještaju i kućištima opreme. Pogledajte proizvod →

Ravni rep i oštri repni vijci jedan pored drugog

Donja tablica sažima razlike koje su najvažnije tijekom rada na specifikacijama.

Kako toplinska obrada podupire dosljedno oblikovanje niti

Učinkovitost oblikovanja navoja rezultat je toplinske obrade jednako kao i rezultat dizajna. Naugljičenjem se stvara tvrdi površinski sloj, kaljenjem se zatvara transformacija, a kaljenjem se vraća dovoljna žilavost jezgre da preživi okretni moment ugradnje. Dubina kućišta, površinska tvrdoća i tvrdoća jezgre moraju se držati unutar prozora, a taj prozor je najlakše držati kada se atmosfera peći i temperaturni profil ponavljaju od serije do serije.

Procesna oprema stoga stoji neposredno iza kvalitete spojnica. Peći za pougljičenje i kaljenje u kontroliranoj atmosferi iz pravilno specificiranog raspona oprema za toplinsku obradu održavajte dubinu kućišta ujednačenom u cijeloj proizvodnoj seriji, a ne samo u uzorku. Ispitivanja tvrdoće i slanog spreja tada potvrđuju da se površinski sloj ponaša onako kako je predviđeno tijekom rada.

Usklađivanje tipa vrha i materijala s podlogom

Materijalna odluka treba slijediti podlogu, a ne obrnuto.

• Tanki čelični lim, oko 0,5 do 1,5 mm: najbrži je vijak od kaljenog ugljičnog čelika s oštrim repom; ravni repni vijak odgovara radu gdje su definirana pilot rupa i uredan spoj navoja važniji.
• Čelik iznad otprilike 2 mm: koristite ravni repni vijak u izbušenoj pilot rupi ili samobušeći vijak. Oštar repni samorezni vijak će se boriti.
• Drvo i iverica: dizajn oštrog repa, idealno s reznim rebrom ili repom u stilu tipa 17, smanjuje cijepanje u blizini rubova i krajeva.
• Plastika i odljevci pod pritiskom: ravni repni vijak u lijevanoj rupi jezgre ograničava naprezanje obruča i pucanje.
• Korozivna usluga: SUS410 gdje je potrebna tvrdoća, SUS304 ili SUS316 gdje dominira otpornost na koroziju, a uvjeti vožnje ostaju blagi.

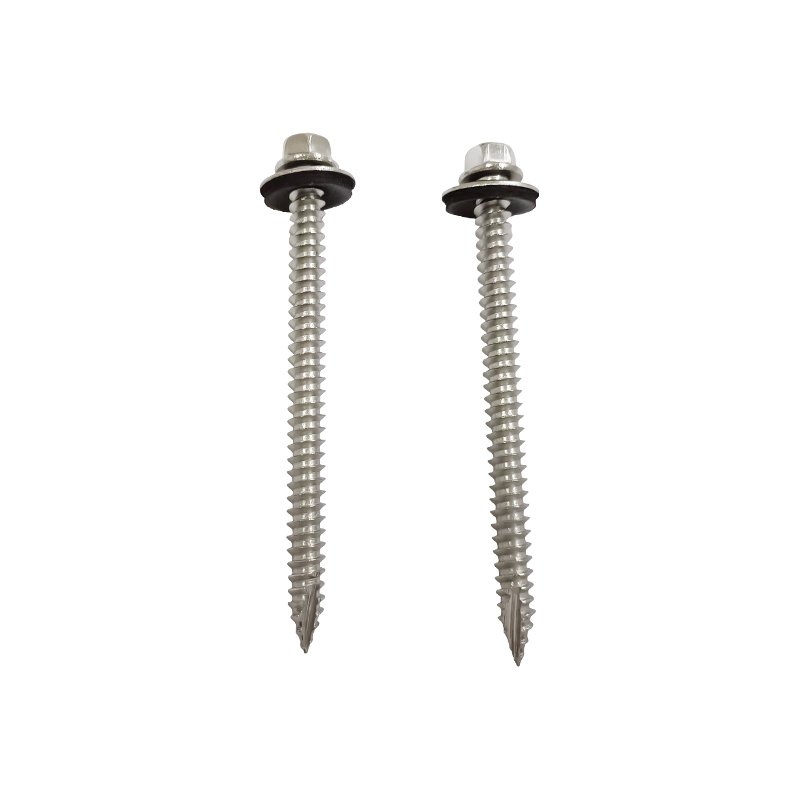

Samorezni vijak s šesterokutnom podloškom tipa 17 s podloškom od EPDM Za vanjske metalne krovove i obloge, ovaj SUS410 vijak koristi potporni navoj i brtvenu podlošku za poboljšanje zahvata i otpornost na prodor vlage. Pogledajte proizvod →

Uobičajeni načini kvarova i njihovi materijalni uzroci

FAQ

Izbor između ravnog repa i oštrog repa samoreznog vijka svodi se na to kako bi spoj trebao biti oblikovan. Oštar rep optimizira brzinu instalacije i mogućnost samopokretanja, pod uvjetom da podloga može prihvatiti pomaknuti materijal i da vrh ima odgovarajuću dubinu kućišta iza sebe. Ravni rep optimizira kvalitetu zahvata, predvidljivost zakretnog momenta i mogućnost ponovne upotrebe, pod uvjetom da je rupa pravilno pripremljena. U oba slučaja, stupanj i toplinska obrada iza vrha odlučuju hoće li namjera dizajna preživjeti proizvodnju.

Za širi pogled na to kako su ti spojni elementi klasificirani i primijenjeni, ovaj pregled vrste i odabir samoreznih vijaka korisno je suputno čitanje.
